Rupteur de ponts thermiques Slabe - Gamme statique

Acteurs de la construction en béton armé, vous êtes à la recherche d'une solution en isolation thermique par l'intérieur pour traiter les ponts thermiques ? Nous vous présentons le Slabe, notre rupteur de ponts thermiques fabriqués en France.

Solutions structurelles

Consulter l'avis technique du CSTB
Slabe est une solution de rupteurs de ponts thermiques se déclinant en deux gammes : statique et sismique.

Cette gamme de rupteurs de ponts thermiques statiques vous permet de traiter les ponts thermiques sans nuire à la structure du bâtiment.

Array

La gamme statique de la famille de rupteurs de ponts thermiques Slabe est fabriquée en France à côté de Rennes (35). Cette gamme est issue de la longue réflexion des équipes de recherche et développement et a été conçue avec un objectif simple : vous libérer de vos contraintes.

Cette gamme comprend 5 produits :

  • Le Slabe Z : le rupteur de ponts thermiques appliqué dans la grande majorité des cas
  • Le Slabe ZN : plus puissant structurellement, il reprend plus d’efforts que le Z
  • Le Slabe BZ : un rupteur dédié aux balcons, afin de ne laisser aucun pont thermique de côté
  • Le Slabe C : ce rupteur thermique de compensation permet de combler les espaces laissés vides sur le linéaire
  • Le Slabe RF : le rupteur de ponts thermiques de refend, idéal pour désolidariser les murs de refend

Téléchargez les fiches produits de la gamme

Le rupteur thermique Slabe de COHB Industrie

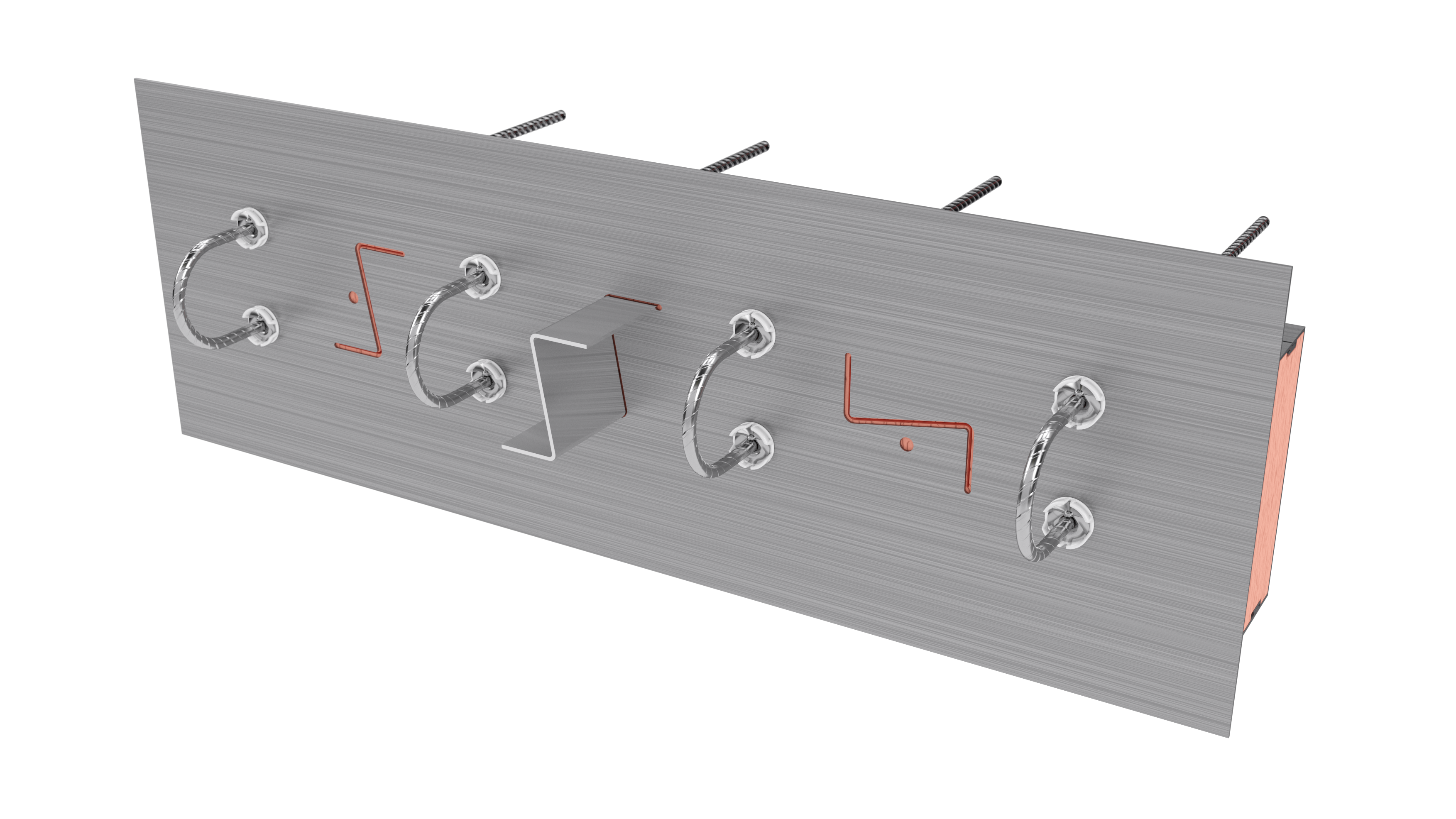

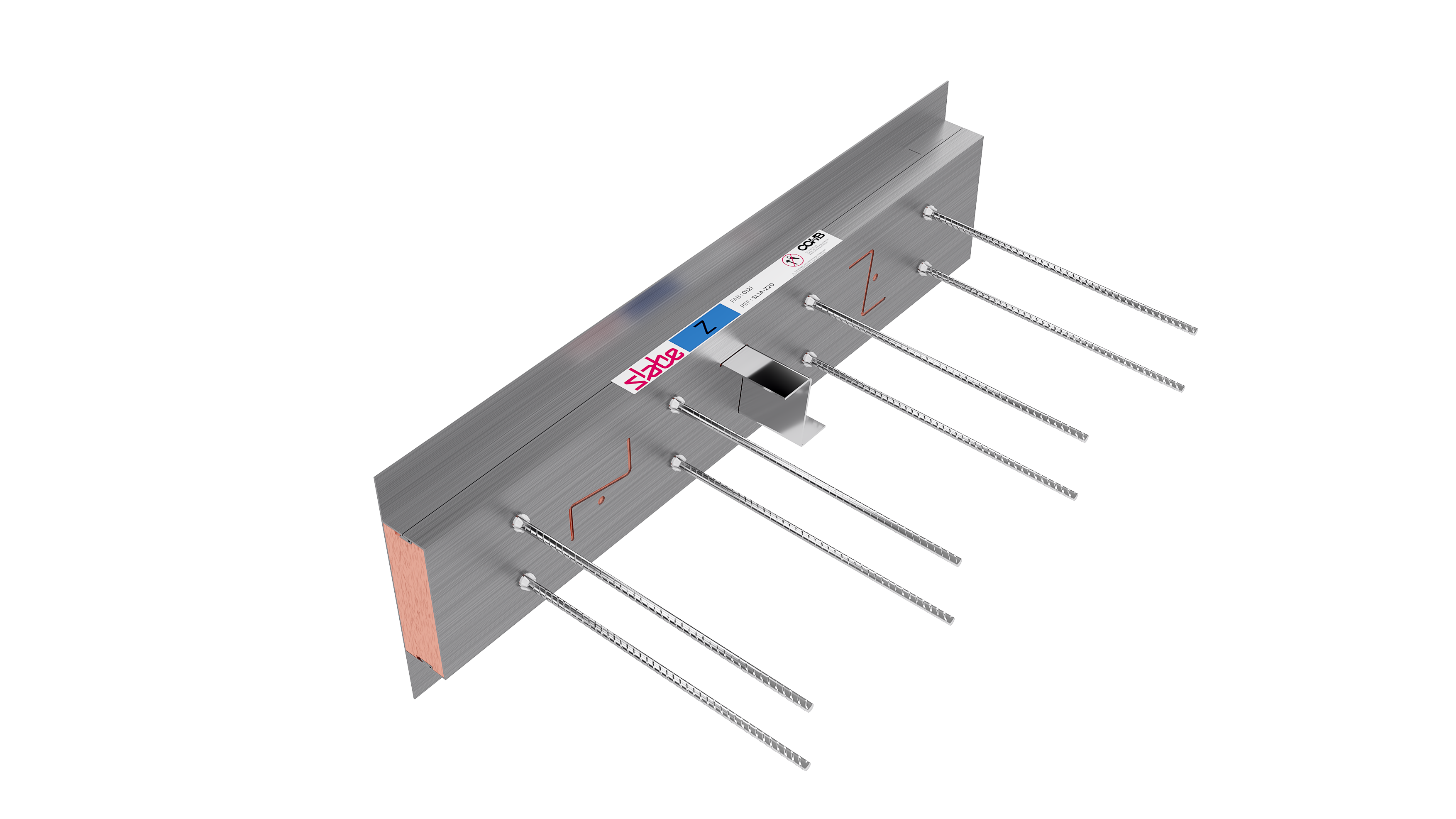

SLABE Z

COHB Industrie Slabe Référence : Statique
  • Liaison dalle/façade
  • Répondant à la grande majorité des situations
  • Reprise effort tranchant vertical (45 kN à l’ELU)
pdf
Fiche Produit
Télécharger la fiche produit !

* champs obligatoires
Rupteur de ponts thermiques en zone sismique

SLABE ZN

COHB Industrie Slabe Référence : Statique
  • Liaison dalle/façade
  • Reprise d’efforts tranchants conséquents (70 kN à l’ELU)
  • Haute résistance mécanique
pdf
Fiche Produit
Télécharger la fiche produit !

* champs obligatoires
Le rupteur thermique Slabe se décline en une version balcon.

SLABE BZ

COHB Industrie Slabe Référence : Statique
  • Liaison balcon/façade
  • Reprise de moments des balcons
  • Reprise d’efforts tranchants (60 kN à l’ELU)
pdf
Fiche Produit
Télécharger la fiche produit !

* champs obligatoires

SLABE C

COHB Industrie Slabe Référence : Statique
  • Liaison dalle/façade
  • Complément des produits Z
  • Réduit fortement les déperditions thermiques
pdf
Fiche Produit
Télécharger la fiche produit !

* champs obligatoires

SLABE RF

COHB Industrie Slabe Référence : Statique
  • Liaison refend/façade
  • Idéal pour désolidariser les refends
  • Réduit fortement les déperditions thermiques (psi = 0,12)
pdf
Fiche Produit
Télécharger la fiche produit !

* champs obligatoires
pdf
Fiches techniques
Télécharger les fiches techniques !

* champs obligatoires
Array

Boîtier isolant structurel, fonctions :

Un boîtier isolant structurel à 2 fonctions intégrées à sa dénomination :

  • Isoler : utilisé en isolation par l’intérieur, notre rupteur de ponts thermiques comprend un bloc d’isolant. Ce bloc sera positionné au niveau des liaisons dalle-façade ou dalle-façade-balcon. L’objectif est d’assurer la continuité de l’isolant intérieur afin de traiter et réduire le pont thermique.
  • Apporter une solution structurelle. Afin d’assurer la pérennité d’un ouvrage en béton armé, les liaisons doivent être robustes : elles vont devoir résister aux diverses agressions et sollicitations (physiques, mécaniques, chimiques…) de la vie du bâtiment. C’est pourquoi notre rupteur Slabe a des aciers inoxydables. L’alliance du Z et des barres du rupteur permettent de reprendre les efforts tranchants, les moments, le contreventement et la dilatation thermique des façades. L’acier inoxydable résiste bien à la corrosion et surtout, a une faible conductivité thermique. La robustesse de la structure reste donc inchangée et ce en réduisant la conductivité thermique du rupteur au maximum.
Array

Quels domaines d’application ?

Notre gamme de rupteurs de ponts thermiques Slabe est applicable en zone statique. Nous vous présentons chacune des références en détail :

  • Le rupteur Slabe Z : notre rupteur phare, il reprend jusqu’à 4,5 tonnes (45 kN). Nous le préconisons dans les liaisons dalle-façade où il permet de répondre à la grande majorité des cas de charge de plancher.
  • Le rupteur Slabe ZN : ce rupteur reprend jusqu’à 7 tonnes (70 kN). Sa puissance lui vient de l’alliance du Z et du N.
  • Le rupteur de compensation Slabe C : ce rupteur permet de compléter les linéaires d’isolation. Notre gamme est commercialisée au mètre linéaire. Dans certains cas, il est nécessaire de combler les extrémités lassés vides en bout de linéaire. C’est là qu’intervient notre rupteur Slabe C.
  • Le rupteur de balcons Slabe BZN : le traitement des ponts thermiques de balcons est capital dans le bâtiment. C’est pour cette raison que le rupteur de balcons a été conçu.
  • Le rupteur de refends Slabe RF : ce rupteur sans aciers s’applique sur la liaison refend-façade. Il est très performant thermiquement et économique. Son application dans une construction en béton armé liée à celle des rupteurs Slabe Z ou ZN permet de traiter idéalement les ponts thermiques. Leur association est parfaite pour faire des économies sur chantier.

Notre gamme relativement courte permet de réduire la quantité de références sur chantier pour simplifier son déroulement.

Découvrez notre gamme de rupteurs de ponts thermiques sismique sous ATEC du CSTB

Array

ATEC du CSTB

Un impératif dans le monde de la construction : être sous avis technique du CSTB.

La famille de rupteurs Slabe est titulaire d’un avis technique délivré par le CSTB pour la première fois en 2012 puis renouvelé à plusieurs reprises.

Avant d’obtenir le graal, la famille Slabe a été étudiée, testée et chacun des résultats vient apporter des éléments précis. La rigueur nécessaire à l’obtention d’un ATEC apporte garantie de qualité et assurance des performances du produit.

La gamme statique a été testée pour répondre aux problématiques d’une construction neuve en béton armé et ces tests ont permis d’obtenir un avis technique du CSTB. Avec les rupteurs de ponts thermiques statiques Slabe, faites le choix de la qualité validée par le comité d’experts du CSTB.
