Sable, rupteur parasismique de ponts thermiques

Vous êtes à la recherche d'une solution de traitement des ponts thermiques en zone sismique ? Nous vous présentons le Slabe, premier boîtier isolant structurel fabriqué en France.

Solutions parasismiques

Découvrir l'avis technique du CSTB

La famille de rupteurs de ponts thermiques Slabe comprend deux gammes distinctes : une gamme applicable en zone sismique et une gamme statique.

COHB Industrie est concepteur et fabricant de solutions de connexions hybrides béton armé. Les produits sont fabriqués en France à proximité de Rennes en Bretagne. Les solutions COHB Industrie sont inspirées du terrain pour vous libérer de vos contraintes.

En zone sismique faites confiance à notre expertise pour traiter les ponts thermiques sans nuire à la structure de votre bâtiment.

Array

Description de la gamme

La gamme sismique Slabe se compose de 4 références :

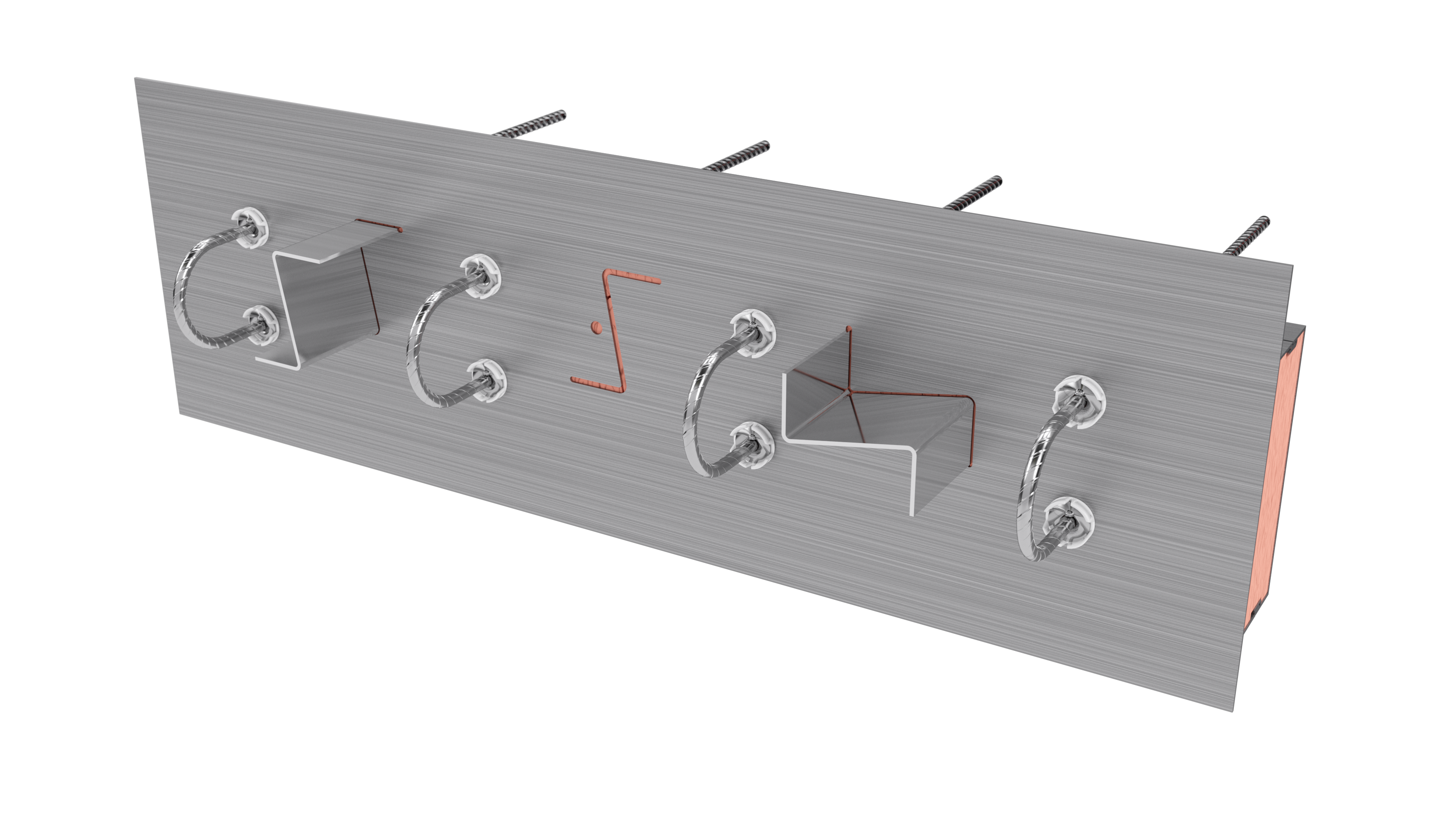

  • Le Slabe ZNS : rupteur thermique de liaison dalle/façade répondant à la majorité des situations
  • Le Slabe BZS : rupteur de ponts thermiques pour balcons en zone sismique
  • Le Slabe CS : rupteur de compensation permettant de compléter l’isolation thermique d’un linéaire compatible en zone sismique
  • Le Slabe RF : rupteur de ponts thermiques de refend, idéal pour diminuer les déperditions thermiques des bâtiments

Fiches produits de la gamme sismique à télécharger

Rupteur de ponts thermiques en zone sismique

SLABE ZNS

COHB Industrie Slabe Référence : Sismique
  • Compatible Zones sismiques
  • Liaison dalle/façade
  • Répondant à la grande majorité des situations
pdf
Fiche Produit
Télécharger la fiche produit !

* champs obligatoires
Le rupteur thermique Slabe se décline en une version balcon.

SLABE BZS

COHB Industrie Slabe Référence : Sismique
  • Compatible Zones sismiques
  • Liaison balcon/façade
  • Reprise de moments des balcons
pdf
Fiche Produit
Télécharger la fiche produit !

* champs obligatoires

SLABE CS

COHB Industrie Slabe Référence : Sismique
  • Compatible Zones sismiques
  • Liaison dalle/façade
  • Complément des produits Z
pdf
Fiche Produit
Télécharger la fiche produit !

* champs obligatoires

SLABE RF

COHB Industrie Slabe Référence : Sismique
  • Compatible Zones sismiques
  • Liaison refend/façade
  • Idéal pour désolidariser les refends
pdf
Fiche Produit
Télécharger la fiche produit !

* champs obligatoires
pdf
Fiches techniques
Télécharger les fiches techniques !

* champs obligatoires
Array

Fonctions du boîtier isolant structurel

Le rupteur de ponts thermiques Slabe est un boîtier isolant structurel. Cela signifie qu’il apporte une isolation thermique aux liaisons dalle-mur, sans toutefois nuire à la structure du bâtiment en béton armé. Les produits de notre gamme sismique ne modifient pas le cheminement des efforts et donc le comportement de la structure.

Les rupteurs thermiques sismiques se composent de plusieurs éléments : un bloc d’isolant et des aciers inoxydables pour reprendre les efforts et assurer la structure du bâtiment. Les aciers du rupteur soutiennent la liaison entre les murs et la dalle de plancher tout en isolant thermiquement grâce au bloc d’isolant intégré au produit. Chacun des rupteurs de ponts thermiques de la gamme est étudié pour répondre aux problématiques d’une zone sismique.

Notre solution répond à la grande majorité des problématiques de structure en zone sismique et est un ressort multidirectionnel. Cela permet de faire des vérifications simples sans prendre en compte le rupteur, mais aussi des vérifications plus complexes pour des cas concrets précis.

Array

Domaine d’application

Notre gamme de rupteurs thermiques pour zone sismique est la seule solution de rupteurs sous avis technique du CSTB pour les chantiers en isolation par l’intérieur. Cette gamme permet de répondre à toutes les configurations.

La gamme sismique est à mettre en œuvre dans les cas suivants :

  • En zone sismique 2 ou Faible, pour les bâtiments de catégorie III et IV.
  • En zone sismique 3 ou Modérée et 4 ou Moyenne, pour les bâtiments de catégorie II, III et IV.

Les zones de sismicité en France vous sont indiquées sur le visuel ci-contre, ainsi que les différentes catégories de bâtiments.

En cas de doute n’hésitez pas à faire appel à nos experts.

CONTACTEZ-NOUS

Array

Etudes, essais et validation du CSTB

La famille de rupteurs de ponts thermiques Slabe, pour être approuvée dans le monde de la construction, se doit d’être sous avis technique du CSTB.

Titulaire d’un avis technique délivré par le CSTB pour la première fois en 2012, cet ATEC a été renouvelé à plusieurs reprises.

Pour obtenir un avis technique, la solution doit avoir été étudiée, testée et chacun des résultats doit apporter des éléments précis. Cette rigueur apporte une garantie de qualité et une assurance des performances du produit.

Cette gamme a donc été testée pour répondre aux problématiques d’une zone sismique et ces tests ont permis d’obtenir un avis technique du CSTB. L’ensemble des tests ont été réalisés à l’aide du banc d’essai sismique visible ci-contre. La solution a aussi été étudiée durant une thèse intitulée : « Caractérisation du comportement sismique d’une connexion hybride plancher-voile utilisée comme rupteur de ponts thermiques ».

En choisissant la gamme Slabe, vous choisissez la qualité validée par un organisme reconnu extérieur à COHB Industrie.

La mise en œuvre
