Rupteur de ponts thermiques Slabe - Gamme statique

Acteurs de la construction en béton armé, vous êtes à la recherche d'une solution en isolation thermique par l'intérieur pour traiter les ponts thermiques ? Nous vous présentons le Slabe, notre rupteur de ponts thermiques fabriqués en France.

Solutions structurelles

Consulter l'avis technique du CSTB
Slabe est une solution de rupteurs de ponts thermiques se déclinant en deux gammes : statique et parasismique.

Cette gamme de rupteurs de ponts thermiques statiques vous permet de traiter les ponts thermiques en zone non-sismique sans nuire à la structure du bâtiment.

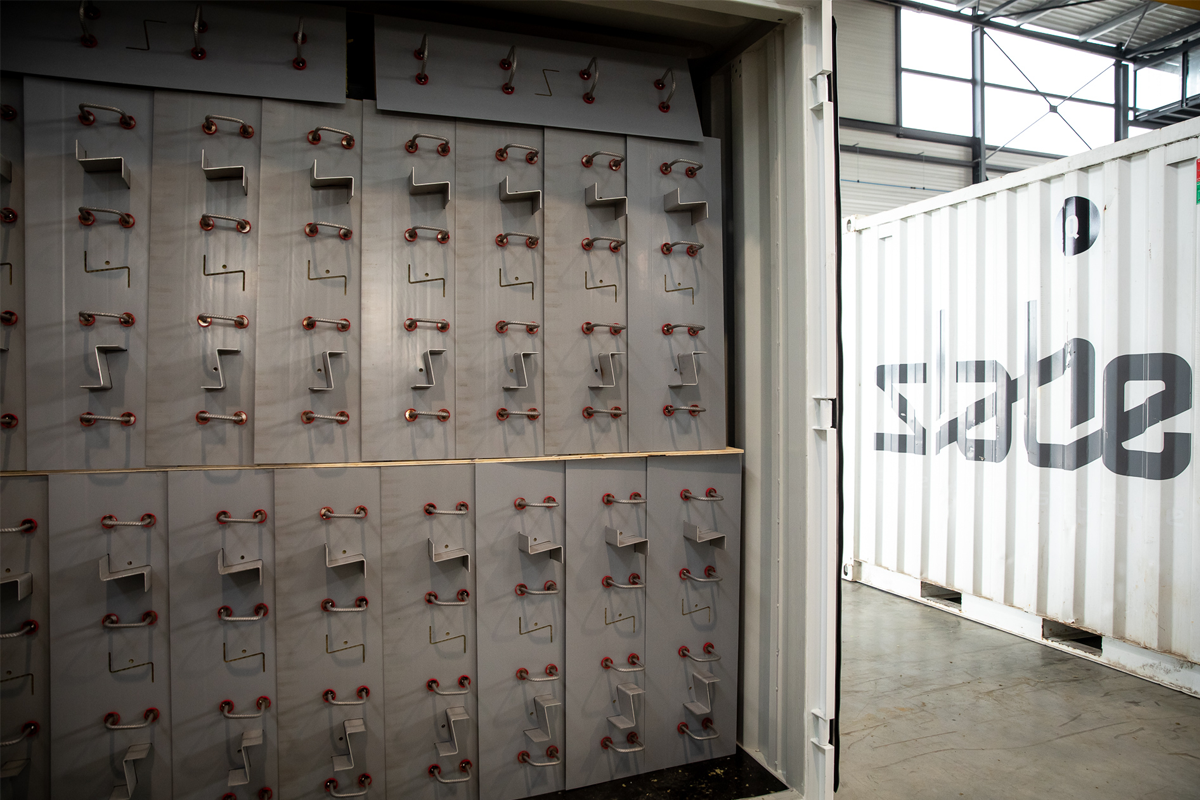

La gamme statique de la famille de rupteurs de ponts thermiques Slabe est fabriquée en France proche de Rennes (35). Cette gamme est issue de la longue réflexion des équipes de recherche et développement et a été conçue avec un objectif simple : vous libérer de vos contraintes.

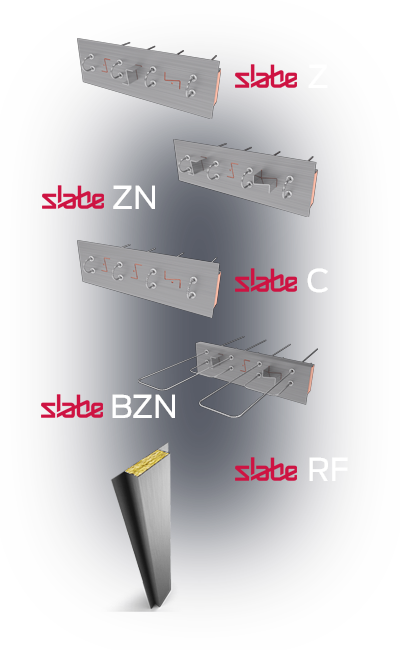

Cette gamme comprend 5 produits :

  • Le Slabe Z : le rupteur de ponts thermiques appliqué dans la grande majorité des cas
  • Le Slabe ZN : plus puissant structurellement, il reprend plus d’efforts que le Z
  • Le Slabe BZN : un rupteur dédié aux balcons, afin de ne laisser aucun pont thermique de côté
  • Le Slabe D : ce rupteur thermique de compensation permet de combler les espaces laissés vides sur le linéaire
  • Le Slabe RF : le rupteur de ponts thermiques de refend, idéal pour désolidariser les murs de refend

Téléchargez les fiches produits de la gamme

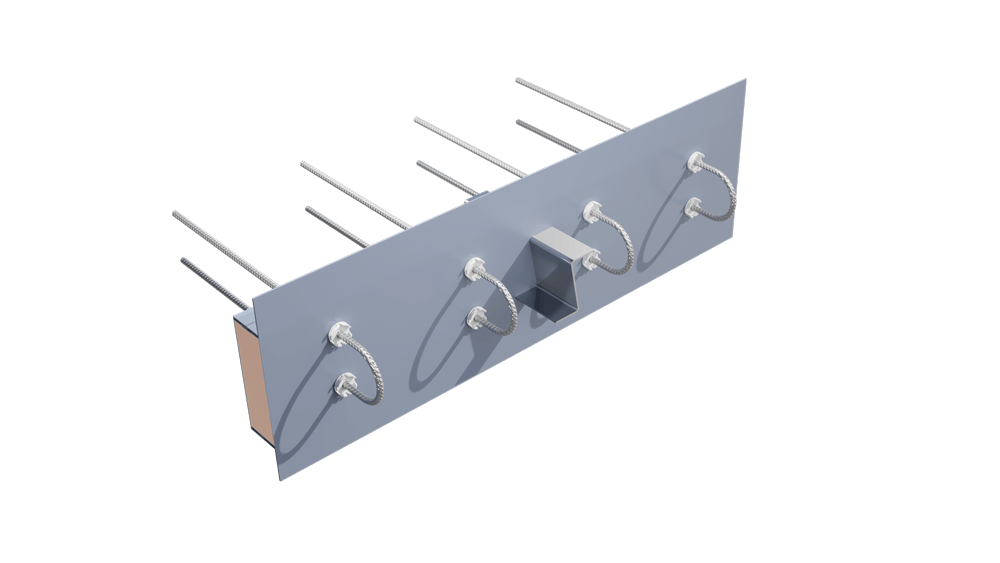

Rupteur de ponts thermiques en zone statique – Slabe Z

COHB Industrie Gamme Statique Référence : Statique
  • Liaison dalle/façade
  • Répondant à la grande majorité des situations
  • Reprise effort tranchant vertical (45 kN à l’ELU)

Rupteur de ponts thermiques forte puissance en zone statique – Slabe ZN

COHB Industrie Gamme Statique Référence : Statique
  • Liaison dalle/façade
  • Reprise d’efforts tranchants conséquents (70 kN à l’ELU)
  • Haute résistance mécanique

Rupteur de ponts thermiques pour balcon en zone statique – Slabe BZN

COHB Industrie Gamme Statique Référence : Statique
  • Liaison balcon/façade
  • Reprise de moments des balcons
  • Reprise d’efforts tranchants (60 kN à l’ELU)

Rupteur de ponts thermiques de compensation en zone statique – Slabe D

COHB Industrie Gamme Statique Référence : Statique
  • Liaison dalle/façade
  • Complément des produits Z
  • Réduit fortement les déperditions thermiques

Rupteur de ponts thermiques de refend en zone statique – Slabe RF

COHB Industrie Gamme Statique Référence : Statique
  • Liaison refend/façade
  • Idéal pour désolidariser les refends
  • Réduit fortement les déperditions thermiques (psi = 0,12)

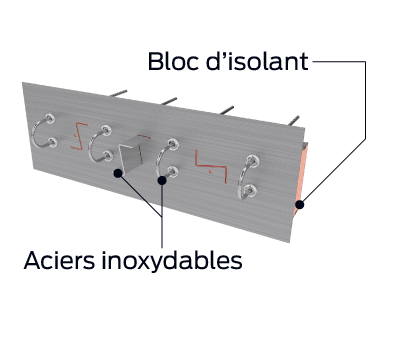

Boîtier isolant structurel, fonctions :

Un boîtier isolant structurel à 2 fonctions intégrées à sa dénomination :

  • Isoler : utilisé en isolation par l’intérieur, notre rupteur de ponts thermiques comprend un bloc d’isolant. Ce bloc sera positionné au niveau des liaisons dalle-façade ou dalle-façade-balcon. L’objectif est d’assurer la continuité de l’isolant intérieur afin de traiter et réduire le pont thermique.
  • Apporter une solution structurelle. Afin d’assurer la pérennité d’un ouvrage en béton armé, les liaisons doivent être robustes : elles vont devoir résister aux diverses agressions et sollicitations (physiques, mécaniques, chimiques…) de la vie du bâtiment. C’est pourquoi notre rupteur Slabe a des aciers inoxydables. L’alliance du Z et des barres du rupteur permettent de reprendre les efforts tranchants, les moments, le contreventement et la dilatation thermique des façades. L’acier inoxydable résiste bien à la corrosion et surtout, a une faible conductivité thermique. La robustesse de la structure reste donc inchangée et ce en réduisant la conductivité thermique du rupteur au maximum.

Quels domaines d’application ?

Notre gamme de rupteurs de ponts thermiques Slabe est applicable en zone non-sismique. Nous vous présentons chacune des références en détail :

  • Le rupteur Slabe Z : notre rupteur phare, il reprend jusqu’à 4,5 tonnes (45 kN). Nous le préconisons dans les liaisons dalle-façade où il permet de répondre à la grande majorité des cas de charge de plancher.
  • Le rupteur Slabe ZN : ce rupteur reprend jusqu’à 7 tonnes (70 kN). Sa puissance lui vient de l’alliance du Z et du N.

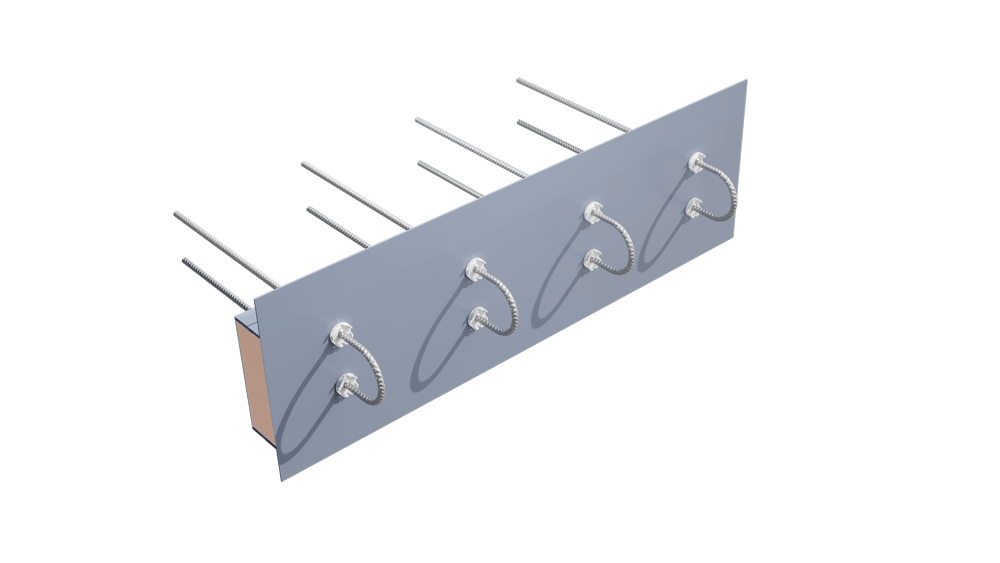

  • Le rupteur de compensation Slabe C : ce rupteur permet de compléter les linéaires d’isolation. Notre gamme est commercialisée au mètre linéaire. Dans certains cas, il est nécessaire de combler les extrémités laissées vides en bout de linéaire. C’est là qu’intervient notre rupteur Slabe C.

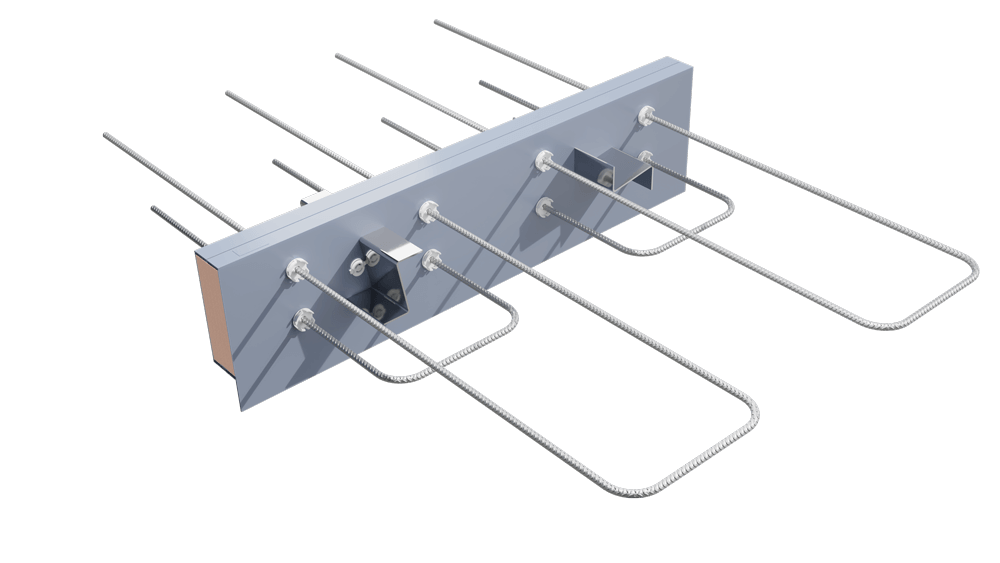

  • Le rupteur de balcons Slabe BZN : le traitement des ponts thermiques de balcons est capital dans le bâtiment. C’est pour cette raison que le rupteur de balcons a été conçu.

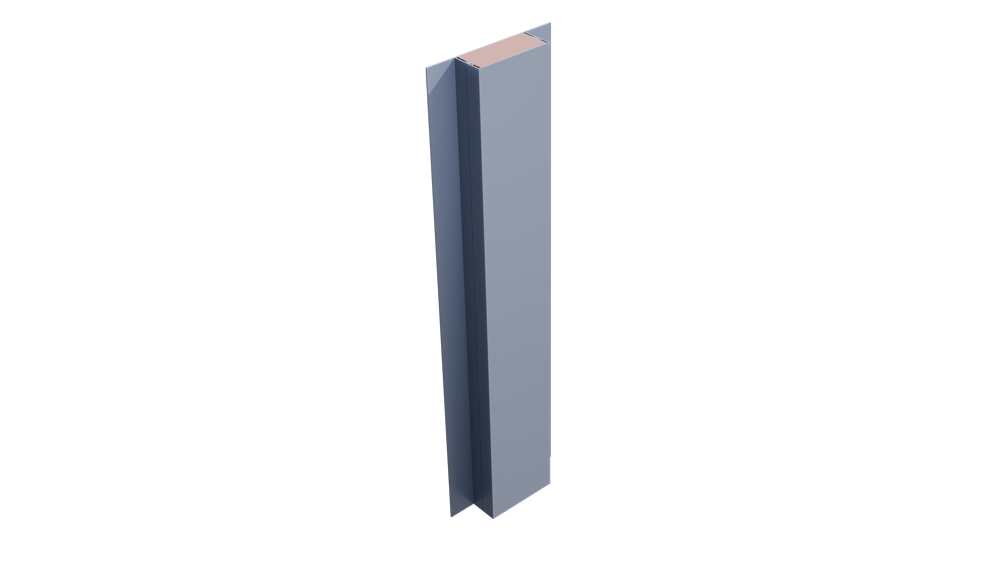

  • Le rupteur de refends Slabe RF : ce rupteur sans aciers s’applique sur la liaison refend-façade. Il est très performant thermiquement et économique. Son application dans une construction en béton armé liée à celle des rupteurs Slabe Z ou ZN permet de traiter idéalement les ponts thermiques. Leur association est parfaite pour faire des économies sur chantier.

Notre gamme relativement courte permet de réduire la quantité de références sur chantier pour simplifier son déroulement.

Découvrez notre gamme de rupteurs de ponts thermiques sismique sous ATEC du CSTB

Les FDES des rupteurs thermiques Slabe

COHB Industrie s’engage vers l’avenir en vous proposant de télécharger les FDES de la gamme Slabe.

Ces Fiches de Déclaration Environnementale et Sanitaire permettent d’anticiper la RE 2020. Ces fiches sont une photographie à l’instant T d’une solution et de son impact environnemental.

Ensemble, anticipons l’arrivée de la RE 2020 :

Téléchargez les FDES Slabe

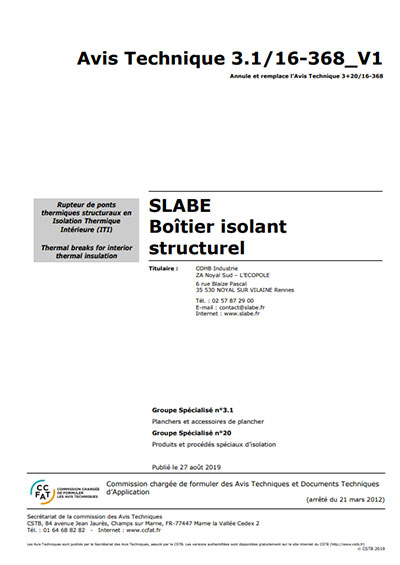

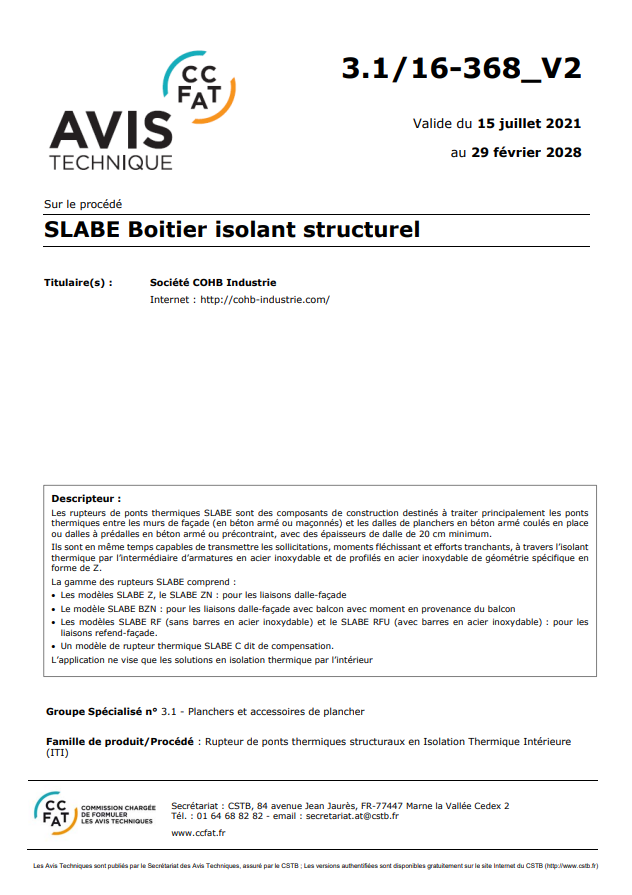

ATEC du CSTB

Un impératif dans le monde de la construction : être sous avis technique du CSTB.

La famille de rupteurs Slabe est titulaire d’un avis technique délivré par le CSTB pour la première fois en 2012 puis renouvelé à plusieurs reprises.

Avant d’obtenir le graal, la famille Slabe a été étudiée, testée et chacun des résultats vient apporter des éléments précis. La rigueur nécessaire à l’obtention d’un ATEC apporte garantie de qualité et assurance des performances du produit.

La gamme statique a été testée pour répondre aux problématiques d’une construction neuve en béton armé et ces tests ont permis d’obtenir un avis technique du CSTB. Avec les rupteurs de ponts thermiques statiques Slabe, faites le choix de la qualité validée par le comité d’experts du CSTB.
